隨著新能源汽車、電力設備和物聯網的快速發展，導電鍍層的需求與日俱增。本文將深入解析銅排鍍錫工藝的關鍵技術要點，助力工程師解決實際應用難題。

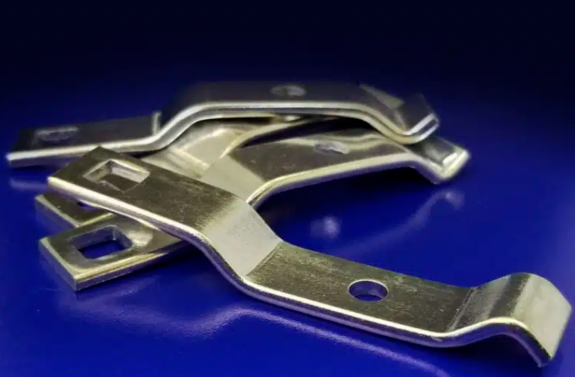

銅排鍍錫示意圖

一、為什么選擇鍍錫銅排？

在大電流應用中，銅排是最常用的導電元件之一。而鍍錫工藝能夠顯著提升銅排的多項性能：

• 優異的導電性：錫層具有出色的導電性能，其氧化物相比銅氧化物導電性更好。
• 出色的焊接性：特別是啞光錫，可實現可靠的焊接接頭。
• 良好的耐蝕性：錫層能有效防止銅基材被腐蝕。
• 理想的散熱性：導熱系數達0.67 W/cm·K，確保接觸面高效散熱。

二、鍍錫銅排的主要應用領域

1. 新能源汽車

• 動力電池系統
• 充電設施
• 電機控制器

2. 電力傳輸與配電

• 配電柜
• 變電設備
• 開關設備

3. 可再生能源

• 光伏發電系統
• 風力發電設備
• 儲能系統

三、鍍錫工藝類型選擇指南

1. 光亮錫

• 特點：外觀光亮美觀
• 優勢：導電性好、防腐性強
• 局限：不適合焊接應用
• 建議：用于對外觀要求高的導電接觸場合

2. 啞光錫（可焊性錫）

• 特點：表面粗糙度較大
• 優勢：焊接性能優異
• 應用：推薦用于需要焊接的場合
• 注意：建議鍍鎳底層，延長使用壽命

3. 熱浸錫

• 特點：鍍層較厚（≥25μm）
• 優勢：適合復雜形狀部件
• 局限：精密尺寸控制較難

四、鍍錫層厚度選擇建議

五、實際應用注意事項

1. 基材選擇：推薦使用C110純銅，具有優異導電性和成形性。
2. 底層處理：考慮鍍鎳底層，防止銅基材元素?cái)U(kuò)散。
3. 表面處理：根據應用場景選擇合適的鍍錫工藝。
4. 質量控制：確保鍍層均勻性和結合力。

六、產品選擇建議

在大電流PCB應用中，選擇合適的鍍錫銅排產品至關重要。

• 高導電鍍錫銅排
• 定制化焊接端子
• 大電流PCB插片
• 高可靠性貼片螺母

這些產品均采用先進的鍍錫工藝，確保在新能源、電力電子等高電流應用中的穩定可靠運行。

專業提示：在選擇鍍錫銅排時，建議根據具體應用場景，綜合考慮電流大小、環境條件、安裝方式等因素，選擇最適合的產品規格和鍍層工藝。
