熱管是依靠自身內部充填的工作液體相變化來實現傳熱的一種導熱元件，具有以下基本特性：

1>很高的導熱性
2>優良的均溫性
3>熱流方向的可逆性
4>熱二極管與熱開關性
5>環境適應性

熱開關性，意思是熱管可以做成單向?qū)嵝?，比如A段比B段溫度高時，熱管工作；當A段溫度比B端溫度低時，熱管不工作。

輸油管路與凍土層埋熱管的工作原理，就是利用了熱管的開關性。冬天地里溫度高于空氣溫度，熱管工作，將凍土層的溫度吸收散發到空氣中，使凍土層溫度更低更穩固；夏天空氣溫度高，熱管不工作。

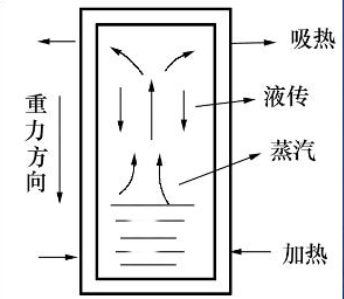

這種也就是重力熱管，其內壁是光滑的沒有毛細結構的。液體的回流，只能靠工質的重力作用，具有單向性。

但在大多數電子設備的應用場景里，熱管的使用是沒有固定的方向的，所以需要適應各個方向的工質回流。這個時候，內部管壁的毛細結構，就非常重要了，毛細結構需要在逆重力的情況下傳輸工質，確保任何地方作為冷凝段，液體都能快速回流到蒸發端。

根據使用場景的需求以及考慮加工成本，目前主要有以下三種毛細結構類型。

1、粉末燒結結構（Powder）

看下面的實物拆解圖，從圖中看，也許會認為它非常綿軟，但事實上，這種毛細芯既不綿軟也不松散，而是非常堅固。因?yàn)樗倾~粉經過高溫加熱的物質，所以在他們冷卻之后，就恢復了金屬本來的堅硬質感。

事實上，制作這樣熱管的工藝還是比較復雜的，首先需要在銅管的中心放置一根圓棒模具，然后灌入松散的銅粉，并經過震動使銅粉達到一定的密度；然后將產品放置在還原性的氣氛爐中加熱到一定溫度，在銅粉未完全融化的之前，銅粉顆粒邊沿會首先熔融，粘連四周的銅粉，并粘黏銅管管壁，最終形成了現在你所見到的鏤空結構。

燒結溫度和保溫時間需要合理的搭配，確保粘接強度，但又不能使銅粉顆粒熔化。當然，實際生產中，目前這種工藝已經非常成熟了，成本也大幅下降，是用的最多的一種毛細結構形式。

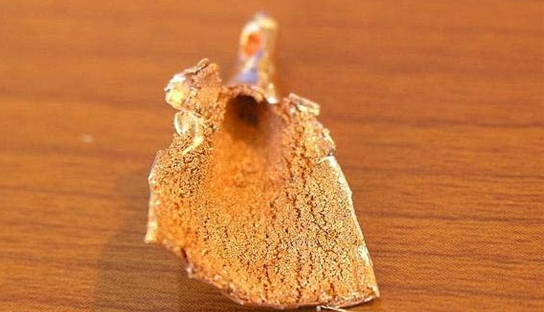

銅粉燒結毛細芯

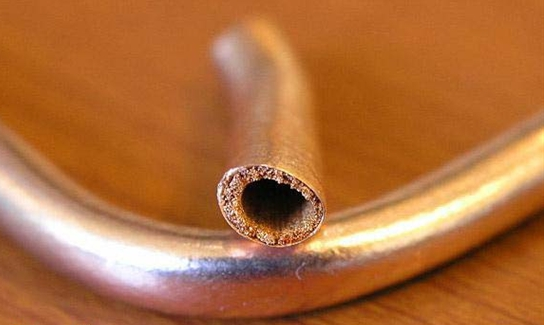

銅粉燒結毛細芯

銅粉的生產方法主要有電解法，水霧化法和氧化還原法3種。電解法生產的銅粉具有樹枝狀的微觀形狀，還有比表面發達、純度高、成形性能好等特點，但是點解銅粉生產能耗高從而成本高，環境污染嚴重。目前更常用的是水霧化法生產的銅粉。目前世界普遍采用的水霧化+氧化還原法（現在AOR法）生產的銅粉，表面加以改性，其微觀形狀為不規劃珊瑚狀，比表面發達，成形性好，既具有電解銅粉低的松裝密度（一般為1.5～3.0g/cm3），又具有水霧化銅粉良好的流動性（一般流動性小于35s/50g），而且工藝性能穩定，故能取代大部分電解銅粉。

2、溝槽結構（Groove）

溝槽結構應用的歷史也比較久了。從圖上我們可以看到，管壁上不同于燒結用銅管的光滑表面，而是順著銅管拉伸方向有一圈細密的溝槽。

正是這些溝槽，在熱管中起到了毛細力的作用。回流的液體通過這些溝槽迅速在熱管中進行傳導。

很顯然，開槽越細密，毛細力應該越好，但材料制作成本也會增加。

從熱管生產成本的角度來看，這種熱管的制程相對簡單，不用填粉則生下了很多道工序，制造成本相對低廉。

使用這種毛細結構的熱管，也是需要考慮使用的重力方向的。溝槽的毛細，受重力影響較大。一般說來，順著液體回流的方向是最好的設計。由此從理論上來說，不如燒結銅粉結構的散熱效率高。

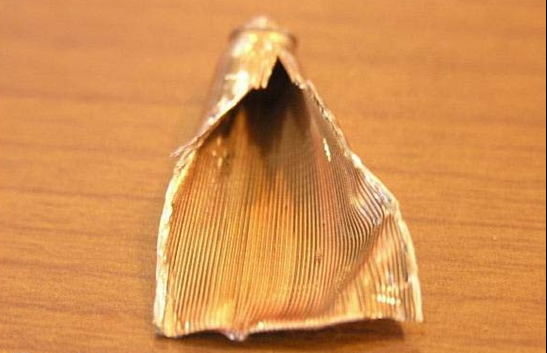

溝槽毛細芯結構（圖片來源于網絡）

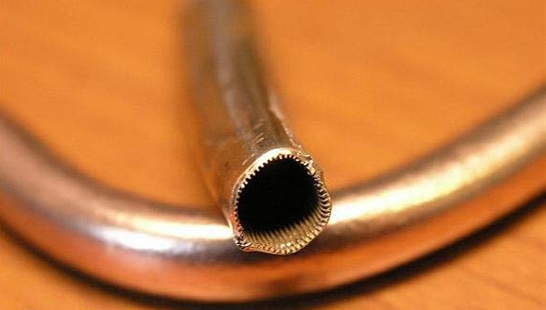

溝槽毛細結構（圖片來源于網絡）

3、金屬絲網（Mesh）

這種結構目前也很常見了。

同燒結粉末一樣，金屬網也是為了提供毛細力。這種編織狀的網，金屬絲之間交叉搭接，形成了孔隙，一樣具有毛細力，可以克服重力，實現工質的快速輸送。

當然其毛細性能也是不如燒結粉末毛細芯的。

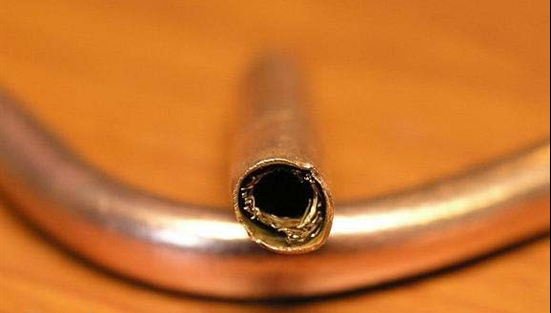

金屬絲網毛細芯結構（圖片來源于網絡）

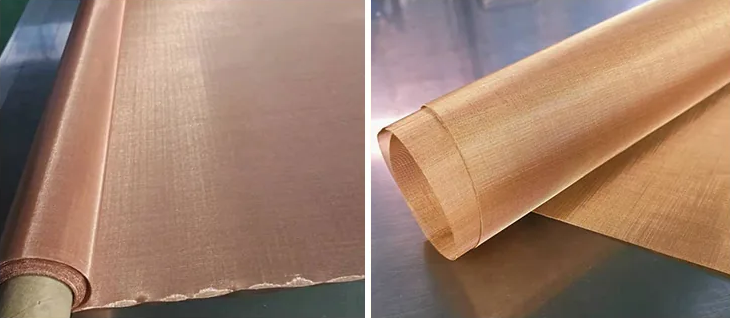

銅網（圖片來源于網絡）

用作毛細結構的銅絲網，一般用目數作為標稱規格，常用的有100目，200目，300目等。

4、復合結構（Complex）

鑒于以上各種結構的優缺點，目前也有綜合使用的復合管結構。

比如銅粉+銅網，溝槽+銅網等。對于長距離的工質輸送，也可以在粉或網的表面燒結一根或多根金屬編織線，起到更加回流速度和增加回流通的作用。
