準備電機部件，包括定子、轉子、線圈等。

清潔電機部件表面，確保無灰塵和油污。

確保工作區(qū)域整潔，以減少雜質對涂層的影響。

預處理：

對電機部件進行預處理，如烘烤或除塵，確保表面干燥和清潔。

檢查電機部件的表面質量，修復可能存在的缺陷或損傷。

涂料準備：

準備絕緣漆料，確保其質量和性能符合相關標準要求。

攪拌涂料以確保其中的成分均勻混合，以獲得均一的涂層效果。

浸漆：

將電機部件浸入涂料槽中，確保涂料均勻覆蓋整個表面。

控制浸漆時間和速度，以確保涂料的厚度和均勻性符合要求。

滴干：

使浸漆的電機部件自然滴干或者通過加熱烘干，確保涂料在表面形成均勻的絕緣膜。

防止滴干過程中的涂料污染或受到外界雜質的影響。

固化：

將滴干后的電機部件放置在特定的溫度環(huán)境中進行固化處理。

控制固化時間和溫度，確保涂料充分固化形成牢固的絕緣層。

質量檢驗：

對浸漆完成的電機部件進行質量檢驗，包括絕緣性能測試和外觀質量檢查。

確保涂層的厚度、均勻性和絕緣性能符合規(guī)范要求。

2、滴浸

這種方法適用于中小型電動機的浸漆處理。缺乏專用設備的單位可采用手工滴漆工藝。下面介紹一種對小型電動機繞組進行浸漆處理常用的滴漆工藝。

①配方。6101環(huán)氧樹脂（質量比）、桐油順丁烯二酸酐50%，現(xiàn)配現(xiàn)用。

②預熱。在繞組內通電加熱4min左右，溫度控制在100～115℃之間（用點溫度計測量），或者將繞組置于干燥爐內加熱約0.5h。

③滴浸。將電動機定子垂直置于漆盤上，當電動機溫度降為60～70℃時開始手工滴漆，10min后，將定子翻轉，滴浸繞組另一端，直至澆透為止。

④固化。滴浸后，繞組通電固化，繞組溫度保持100～150℃；測量絕緣電阻值合格（20MΩ）為止，或者將繞組置于干燥爐內加熱，溫度同上，時間約2h（視電動機大小而定），絕緣電阻超過1.5MΩ時出爐。

3、滾漆

這種方法適用于轉子或電樞繞組的浸漆處理。滾漆時，往漆槽內倒入絕緣漆，將轉子置于漆槽內，漆面應浸沒轉子繞組200mm以上。如果漆槽太淺，轉子繞組浸上漆的面積小，則應多次滾動轉子，或者一邊滾動轉子一邊用刷子刷漆。通常滾動3～5次，就可使絕緣漆浸透絕緣。

4、沉浸

批量修理中小型電動機時，繞組浸漆可實行沉浸。沉浸時，先往漆罐中裝入適量絕緣漆，然后吊入電動機定子，使漆液淹沒定子200mm以上。待漆液浸透繞組和絕緣紙的所有縫隙，便將定子吊起滴漆。浸漆時若加0.3～0.5MPa壓力。則效果更好。

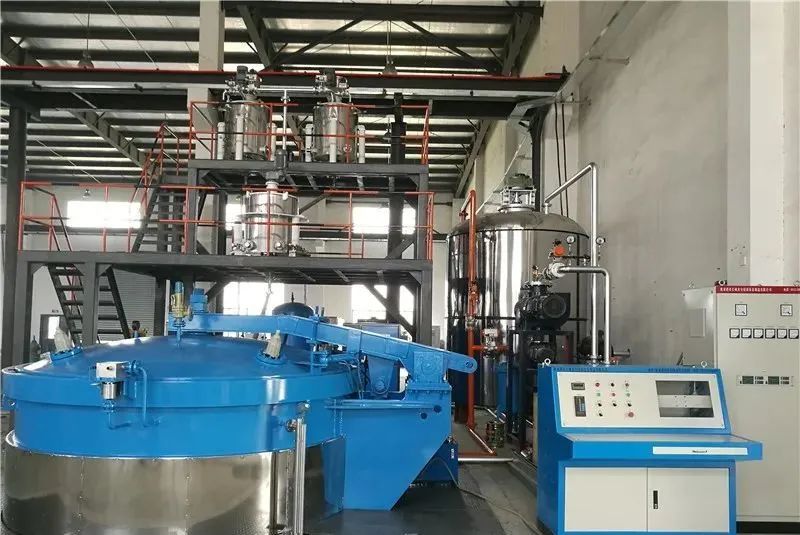

5、真空壓力浸

高壓電動機，以及對絕緣質量要求較高的中小型電動機，其繞組可實行真空壓力浸漆。浸漆時，將電動機的定子置于密閉的盛漆容器中，利用真空技術排除潮氣。繞組浸漆后，在漆面加200～700kPa的壓力，使漆液滲透到繞組的所有縫隙中和絕緣紙的毛細孔深處，以保證浸漆質量。

固化速度：溫度的升高會加快涂料的固化速度，使其更快形成堅固的絕緣層。但是如果溫度過高，可能導致涂料固化過快，影響涂料的流平性和絕緣層的致密性。

涂料耐熱性：電機在工作過程中可能會受到較高的溫度影響，因此浸漆后的涂料需要具有良好的耐熱性能，以保證絕緣層在高溫環(huán)境下的穩(wěn)定性和耐久性。

環(huán)境條件控制：除了溫度變化外，環(huán)境濕度等因素也會影響涂料的固化和絕緣層的質量。溫度的變化可能會伴隨著濕度的變化，因此需要控制好環(huán)境濕度，以確保浸漆過程的質量穩(wěn)定性。

絕緣層的統(tǒng)一性：通過絕緣浸漆，可以使整個電機部件都覆蓋上絕緣涂料，包括繞組在內，從而形成一個統(tǒng)一的絕緣層。這種絕緣層既可以保護繞組免受外界環(huán)境的侵害，也可以提高整個電機的絕緣性能，確保電機在高壓、高溫等復雜工況下的安全運行。

絕緣性能的協(xié)同作用：絕緣浸漆和繞組浸漆都是提高電機絕緣性能的重要手段，它們的協(xié)同作用可以有效提高電機的耐電壓能力、耐熱能力以及抗潮濕能力，從而提高整個電機的安全可靠性。
