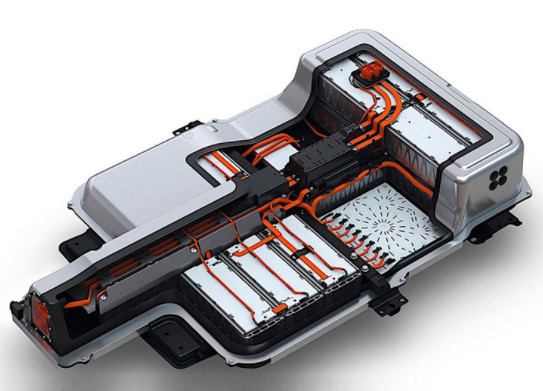

在新能源汽車上，電池是極其關鍵的模塊，也是區分于傳統燃油汽車的重點。眾所周知的是，銅合金的排型狀態，廣泛應用在新能源汽車的電池連接上，但卻很少有人了解這一材料的具體特性。下面，就讓小編來為大家揭秘新能源汽車用銅排的相關知識。

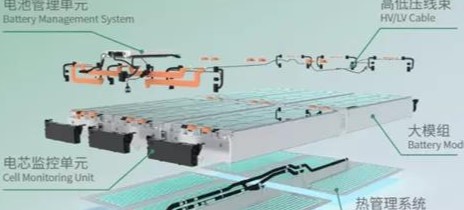

首先，在電池系統里，用來連接模組的電連接不隨電池單體的形狀產生差異。

而電池模組的連接，一般有3種方式。

第一：軟連接

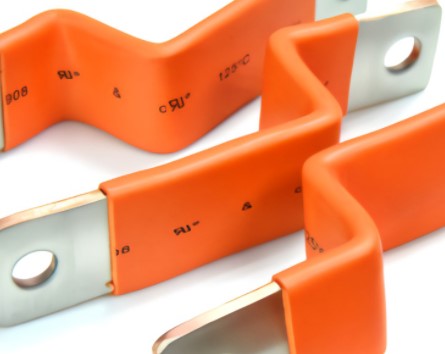

柔性母排是由多層防電暈的扁平薄銅片導體疊加，外層采用擠塑方式包覆絕緣層制作而成。一般來說，軟連接采用0.1mm銅帶材為原材料，按照?qǐng)D紙?jiān)O(shè)計要求對原材料進行裁切。

需要在兩端接觸面貼鎳片的，客戶需要注明是整條貼鎳還是局部貼鎳。裁切好的原材料按圖紙要求設計，根據焊接要求，通過高分子擴散焊大電流高溫壓焊成型。

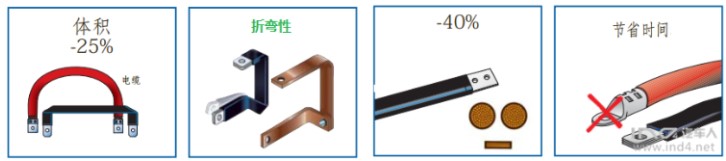

軟銅排的優勢非常明顯，從性能上來看，電池中一般是把多個電池串聯起來使用，得到相應所需的工作電壓。如果所需要更高容量的電流，為了得到更多電量，可以考慮把兩個或多個電池并聯。

金田銅業生產的銅帶類產品，完全滿足0.1mm的尺寸要求，其表面平整，導電性能優異，是國內一線電池廠家選用的軟連接原材料。

第二：硬連接

硬連接一般又稱硬銅排，是由銅材質制作的，截面為矩形或倒角(圓角)矩形的長導體。這種材料一般有銅也有鋁，由鋁質材料制作的稱為鋁排。它們?cè)陔娐分衅疠斔碗娏骱瓦B接電氣設備的作用。

金田銅業生產的銅排類產品具有優良的機械性能和可焊性，能夠承載大電流，在極端工況下也能夠保持穩定的性能。

第三：圓形導線

這一解決方案行業內應用較廣，尤其是在電池模組連接技術發展的早期。但現在有許多電池模組已經放棄了這一方案，不用的原因主要是模組布置的間距問題。

從工藝上來說，軟銅排和硬銅排的加工工藝相對并不復雜，但行業內對于整個工藝制備過程，原材料儲存和放置，成品包裝和處理均處于較為粗糙。隨著汽車產業的蓬勃發展，各類原材料加工的現場管理和工藝水平亟待提升。

整體來看，銅排的加工工藝流程大致如下：

標準選材→下料→酸洗→切片→焊接→壓平→側面切邊→沖孔→絕緣外層→表面拋光→鍍錫→包裝

從標準上來看，銅排在電氣行業內應用非常廣。國內應用的主要標準如下：

1.GB/T5023絕緣電纜標準

2.GB7251-2008《低壓成套開關設備》

3.GB5585.1-2005《電工用銅、鋁及其合金母線》 第1部分：銅和銅合金母線

國外應用的主要標準如下：

1. 國際電工技術委員會IEC 61439-1-2009 低壓開關設備和控制設備.第1部分:總則

2.國際電工技術委員會和IEC 61439-1-2011 低壓開關設備和控制設備組件.第1部分:一般規則

3.UL 67認可的屬于用于美國和加拿大境內的“配電柜和開關裝置配件

4.UL 758認可的屬于“設備接線材料 –零部件”種類10531和種類11343的零部件

5.美國船級社（ABS?）船用和離岸場合等。
